FX5U CSV 讀寫教學

把 PLC 數值存成 CSV，再讀回指定紀錄

這次我們先用 SP.FWRITE 把 16 個數值存成 1.CSV 的一列紀錄，再用 SP.FREAD 讀回。你會依序完成資料區設定、檔尾追加、列欄設定，以及讀回比對。

CSV 用逗號分隔欄位、用換行分隔紀錄，存好後可以直接用文字編輯器查看。先做好單次寫入，確認每列都有 16 欄，再加入連續記錄。

圖片可點開查看原尺寸。藍色矩形是 GX Works3 的編輯選取範圍，不代表接點導通。

1 CSV 的列欄與資料型態

例如一列文字 100,200,300 代表三個欄位，不是三個字元。CSV 的檔案大小會隨數字位數、負號、逗號及換行而變動，因此寫入 16 字數值，不代表 CSV 檔案只有 32 bytes。

前 7 欄使用 TRD 取得：年、月、日、時、分、秒、星期。後 9 欄 D108～D116 在這段梯形圖未被賦值，會把當時的裝置內容一起寫出；先把這九字填入 108～116，方便稍後比對。

使用文字編輯器確認原始 CSV 再用試算表開啟。試算表可能自動轉換日期、長數字或前導零；畫面看似相同，不代表存回後的文字仍符合 PLC 格式。數值讀取練習不要加入標題列、公式或千分位逗號。

2 操作準備與控制資料表

準備適用的 FX5U、SD 卡、GX Works3 與讀卡機，先備份專案和卡上檔案。請在獨立教學設備確認 CPU 型號與卡片格式；依硬體手冊停止卡片存取後再取卡。

D4:D5 是兩字組成的檔案位置，不可只看低字 D4。原指令顯示 H0FFFFFFFF，前導 0 不改變這個 32 位元全 1 的值；以有號十進位監看時會看到 -1。

本篇指令表採 GX Works3 梯形圖的操作數順序。若改用 ST，參數排列必須重新對照 ST 語法，不能直接照抄梯形圖文字順序。

3 設定 CSV 格式與初始狀態

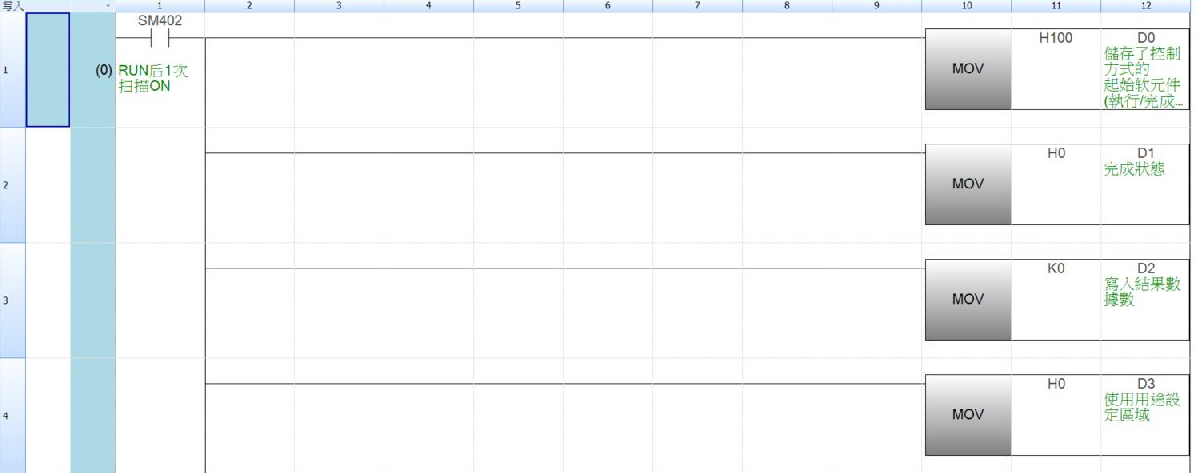

圖 1 CSV 寫入程式第 1～4 列

先在 SM402 分支下把 D0 設為 H100，選擇 CSV 十進位帶符號 16 位模式，再把 D1、D2、D3 清為 0。這些設定會在 RUN 後第一次掃描執行。要切換儲存格式，必須設定 D0，不能只修改副檔名。

D2 為完成後的實際寫入數，不是要求數量。要求寫出多少個數值，要看後面的 D100。每次執行完成應同時核對 D1 與 D2。

4 設定檔尾追加，每次寫一列

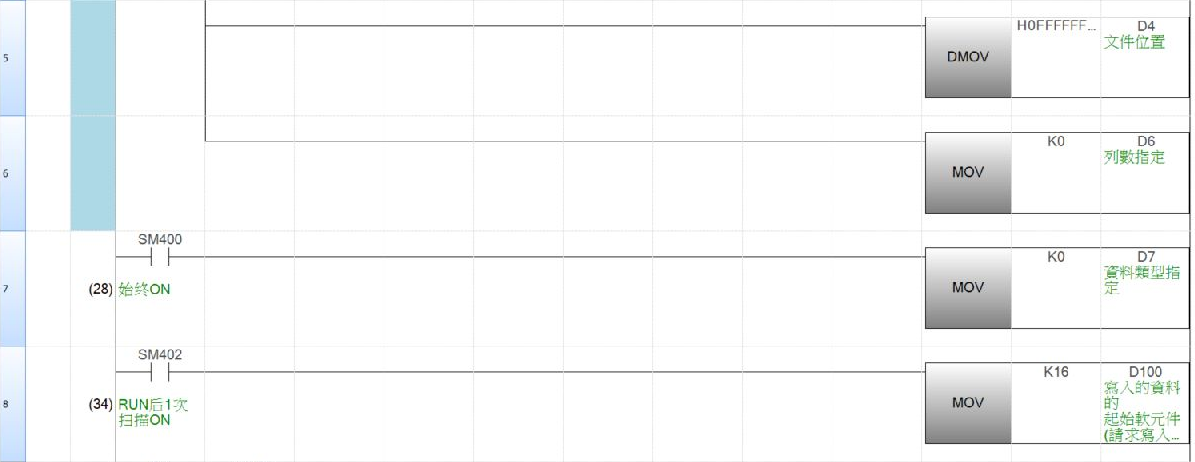

圖 2 CSV 寫入程式第 5～8 列

DMOV 將 D4:D5 設為 FFFFFFFFH，選擇檔尾追加；D3=0 表示正常新增下一列。D6=0 代表本次資料只形成一列，不是「沒有資料欄位」。

D100=16 表示來源為 D101～D116。D7 在 SM400 下每掃描設為 0。若把 D4:D5 改成其他值，CSV 寫入會改走從開頭重寫的行為，原檔內容會被清除後重建，不能當成任意列的插入位置。

5 確認啟動條件，執行 FWRITE

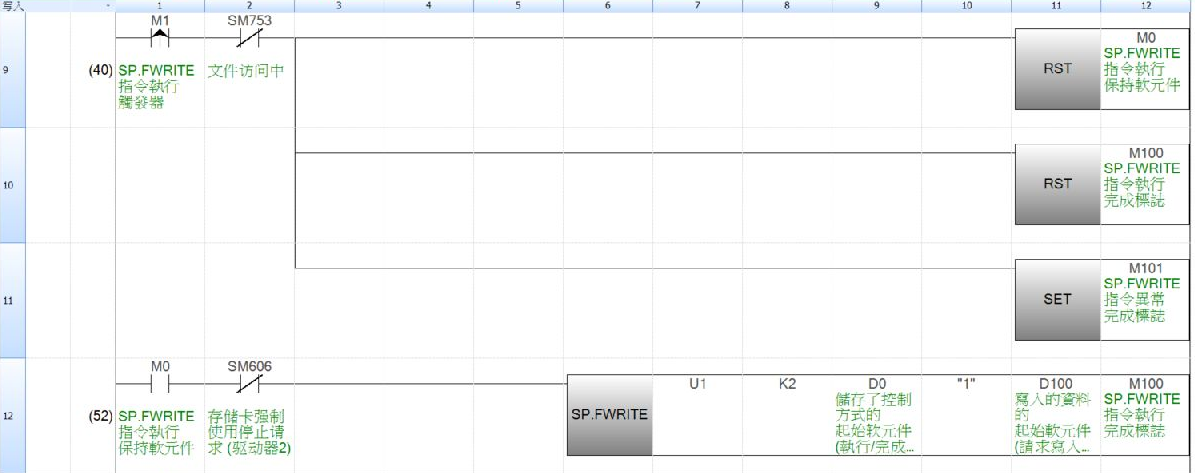

圖 3 CSV 寫入程式第 9～12 列，步號 40 與 52 起

M1 上升沿且 SM753=OFF 時，執行 RST M0、RST M100、SET M101。這是取消／重置用的實際邏輯，不能把它當成一次寫入啟動。M3 週期段才會 SET M0。

M0=ON 且 SM606=OFF 時，執行 SP.FWRITE U1 K2 D0 "1" D100 M100。K2 指 SD 卡；"1" 自動成為 1.CSV。完成位是 M100，異常完成位是其下一點 M101。

6 保存完成結果，檢查實際寫入數

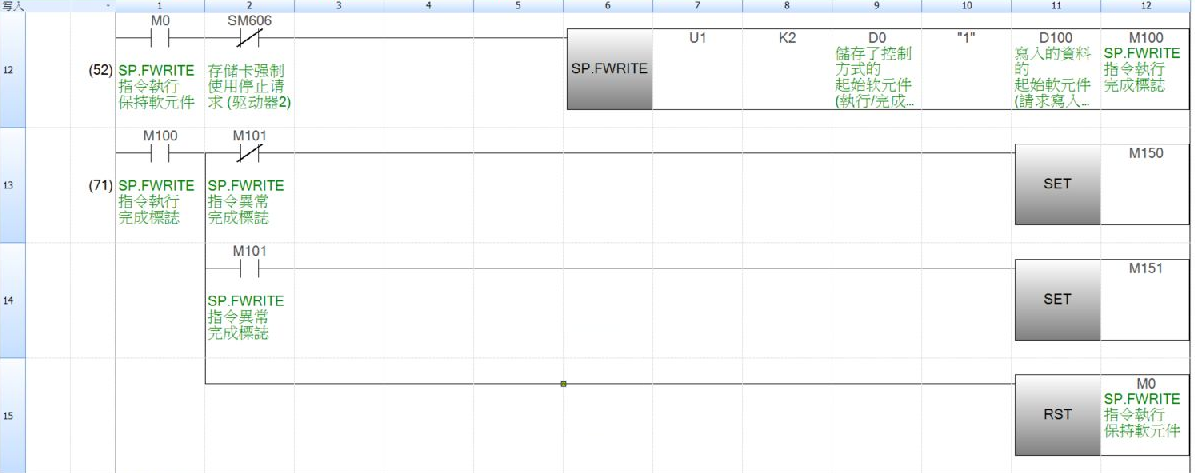

圖 4 CSV 寫入程式第 12～15 列，包含完成處理

正常完成時 M100=ON、M101=OFF，程式 SET M150；異常完成時 M100、M101 一起 ON，SET M151。完成分支同時 RST M0，結束這一次執行保持。

M150、M151 沒有自動清除，可能保留不同次的結果。練習前先清除兩位，完成後再核對 D1=0、D2=16。卡片空間不足可能只寫入部分資料，不能只看檔案存在。

7 加入時鐘資料與每秒觸發

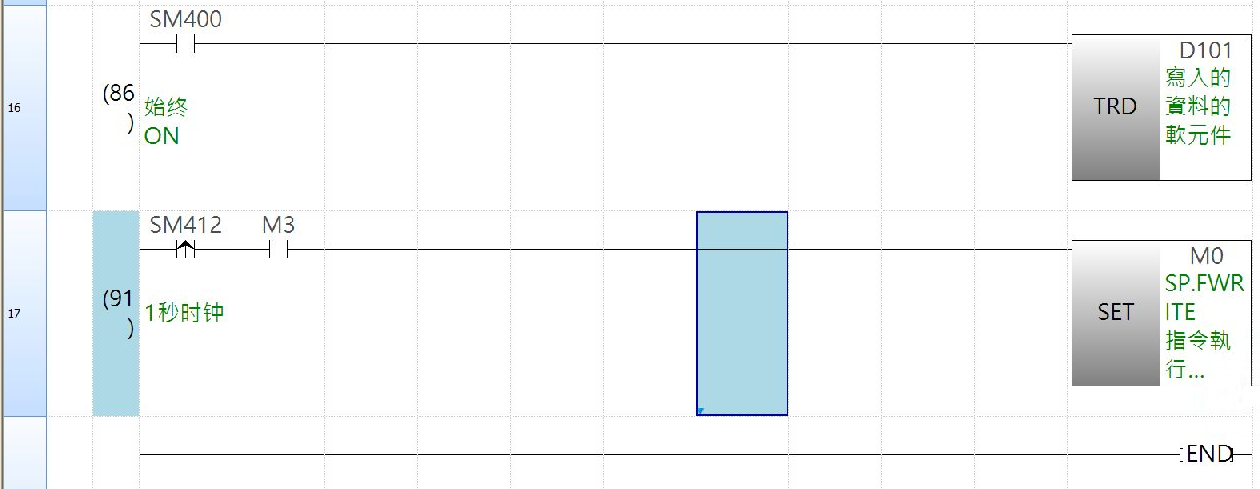

圖 5 以 TRD 更新時鐘，透過 M3 與 SM412 觸發寫入

SM400 讓 TRD D101 持續更新七個時鐘欄位。M3=ON 時，SM412 的每次上升沿 SET M0，下一掃描由前段 FWRITE 執行。CSV 已使用檔尾追加，所以這裡沒有 BIN 範例的 DADDP 位置遞增。

M3 週期分支沒有串接 SM753；資料來源又每掃描刷新。開始先做單次測試，正式記錄功能再加入忙碌互鎖與資料快照，確保一次存取完成前不變更正在使用的內容。

8 實作一 建立並檢查 CSV 紀錄

先在教學設備寫一筆資料，再寫第二筆，確認檔尾追加確實保留了第一筆紀錄。

1. 先讓 M3、M1、M0 為 OFF，確認 SM753=OFF、SM606=OFF，並備份既有 1.CSV。

2. 確認 RUN 初始化完成，D0=H100、D3=0、D4:D5=FFFFFFFFH、D6=0、D7=0、D100=16。清除 M150、M151。

3. 將 D108～D116 設為 108～116。D101～D107 由 TRD 提供，不要在這七字設定固定值期待保留。

4. 將 M0 設為 ON 一次，等待本次完成，確認 D1=0、D2=16、M0 已解除，並記錄結果。單次練習不使用 M1，也不開啟 M3。

5. 再做一次同樣的單次觸發。如果原檔已存在，兩次操作應增加兩列，不是取代前一列。

6. 依 CPU 手冊完成停止卡片存取後，使用讀卡機與文字編輯器檢查 1.CSV。每列應有 16 個數值欄位；前七欄為保存時的時鐘，後九欄應為 108～116。

一列的示意內容如下，這只是格式示例，實際日期與時間由 CPU 決定：

2026,9,8,14,30,5,2,108,109,110,111,112,113,114,115,116

不要用「16 字 = 32 bytes」判斷 CSV 大小。數字轉成文字後，還包含逗號、可能的負號及換行；應改用欄數與數值內容檢查。

9 建立讀取程式，改用 SP.FREAD

要把檔案內容讀回 PLC，先在教學副本建立讀取程式，將檔案指令改為 SP.FREAD，並重新設定讀取控制資料。只改專案名稱不會改變程式功能。

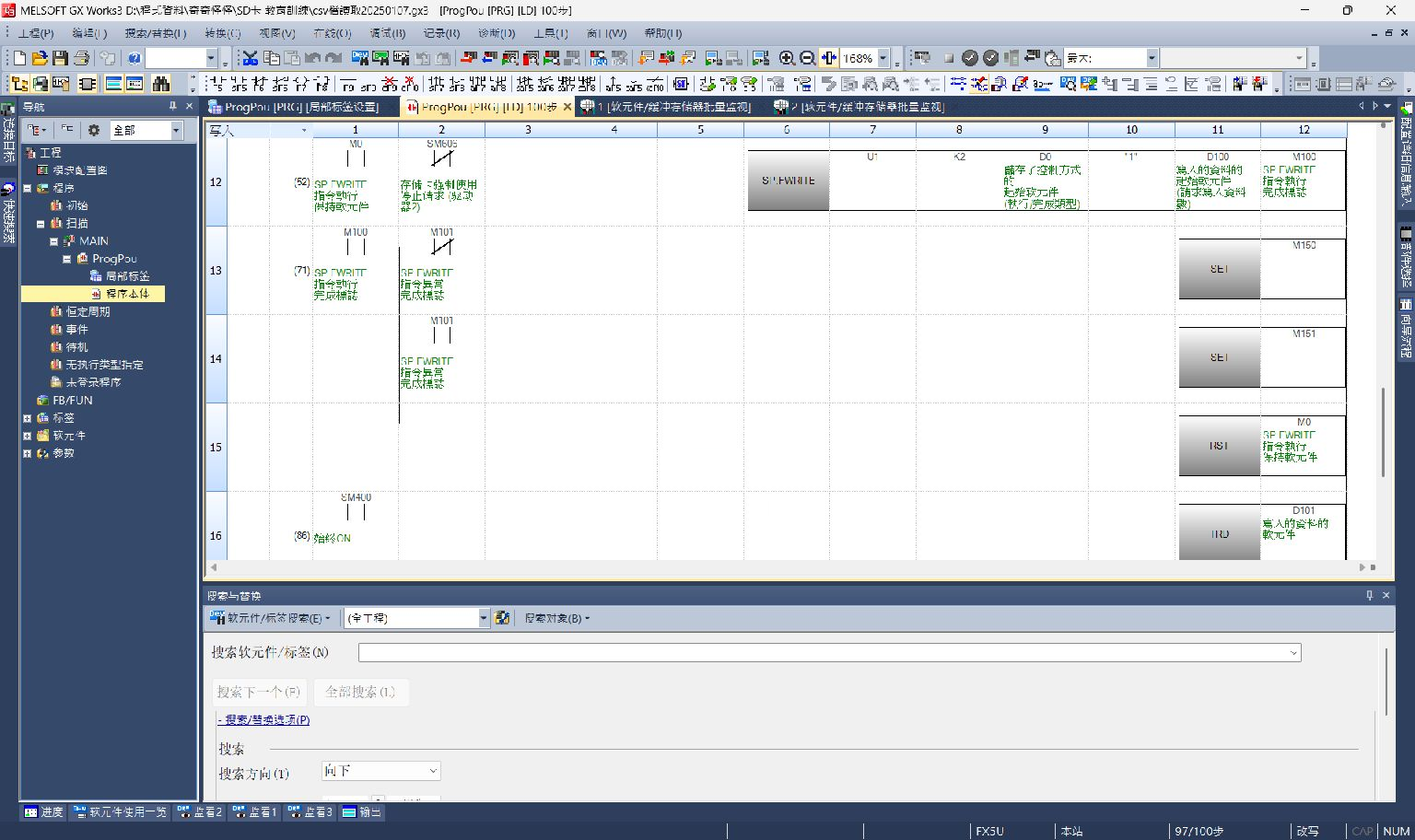

圖 6 寫入指令與完成處理；建立讀取程式時須改用 SP.FREAD

上圖雖然以「讀取」命名，實際指令仍是 SP.FWRITE。請先核對指令名稱，再下載讀取程式，避免本來要讀檔卻又追加一筆資料。

接下來先用每列 5 欄的 sample.csv 練習指定列讀取，弄清楚列號與要求數量的關係，再把設定換成剛才寫出的 16 欄 1.CSV。sample.csv 的指令圖取自三菱官方手冊。

10 設定從第 2 列讀取 20 個數值

圖 7 三菱官方手冊 JY997D55801AB 印刷頁 510 的 SP.FREAD 指令局部圖

把讀取起點設為 sample.csv 的第 2 列，每列選取 5 欄，要求讀取 20 個 16 位數值。預留 D101～D120 放結果，並用 D100 查看實際讀取數。依下表設定控制資料，再接上圖中的指令。

11 準備五列資料，執行一次讀取

用 X0 上升沿作為啟動條件，串接 SM753 常閉接點，避免在檔案存取中重複啟動。啟動時 SET M0，RST M100、M101；接著以 M0 與 SM606 常閉接點執行 SP.FREAD。完成時依 M101 區分正常與異常，保存到 M150 或 M151，最後 RST M0。

在獨立測試檔 sample.csv 中準備以下五列，每列五個數值。這份練習檔只用數值，不加入欄位標題。

1. 在教學副本加入 SP.FREAD，依上一節設定 D0～D7，並將檔名設為 "sample.csv"。下載前確認 CPU 型號、指令名稱與 X0 的用途。

2. 先清除 M150、M151 舊結果，確認沒有其他檔案存取，給 X0 一次受控上升沿。

3. 完成後檢查 D1=0、D100=20。D101～D105 應為 201～205，D106～D110 為 301～305。

4. D111～D115 應為 401～405，D116～D120 為 501～505。第 1 列 101～105 不應出現在此次結果。

用這四組數值核對讀取結果。若 D100 不足 20，先核對剩餘列數、欄數及檔案內容；若某欄成為 0，還要檢查是否轉換失敗。

12 讀回剛才寫出的 1.CSV

現在把讀取對象換成剛才寫出的 1.CSV。它每列有 16 欄，因此要一起修改檔名、要求數量、起始列與欄數。依下表設定完成後，再觸發一次讀取。

若 D6 設為 0，SP.FREAD 會忽略換行，將資料當成連續數值讀取；這不代表自動只讀一列。這次把 D6 設為 16，讓每列的欄數與寫入格式一致。

FREAD 的 FFFFFFFFH 表示從上次讀取結束位置接續，不是「讀最後一列」。接續讀取必須維持同一檔案及相容的格式設定；第一次練習應使用明確列號，較容易核對結果。

13 CSV 問題排查與改良方向

若要改成 BIN32、無符號數、ASCII 或浮點數，不只是改副檔名。需一併核對 D0、D7、資料區大小與允許範圍；本篇先固定使用原範例的 16 位數值，避免混用。

連續記錄的驗收應包含檔案大小、每列欄數、紀錄總數、時間順序與錯誤情境。卡片未就緒、空間不足及部分寫入都應保留狀態碼與實際完成數量。

14 完成後做最後確認

用文字編輯器檢查 1.CSV：每次寫入增加一列，每列 16 欄，後九欄是 108～116。回到 GX Works3，確認讀取完成後 D1=0、D100=16，再逐項比對 D101～D116。

若要每秒保存紀錄，先加入 SM753 忙碌互鎖，並在觸發時複製一份資料快照。等上一筆完成再送下一筆，同時保存錯誤碼與實際寫入數，才能追查漏筆或部分寫入。
