Q 系列 RS485 Modbus RTU 讀寫教學

2026-09-13 · 站長

使用 Q06UDVCPU、QJ71C24N 與 GX Works2，從 RS485 接線、預定義協定設定到 GP.CPRTCL 單筆讀寫，附 21 張操作圖與錯誤排查步驟。

先把第一筆資料讀回來

這次帶你用 Q06UDVCPU 搭配 QJ71C24N，從 CH2 的 RS-485 介面，向 Modbus RTU 從站讀取與寫入一個保持暫存器。先完成一次讀取，再寫入 1234，最後重新讀取確認。每一步都要看得到結果，才往下做。

本次使用	教學設定
CPU／工程軟體	Q06UDVCPU／GX Works2
通訊模組／介面	QJ71C24N／CH2：RS-422/485
通訊方法	預定義協定＋GP.CPRTCL；PLC 擔任主站
模組位置範例	起始 XY＝0000H，32 點；指令指定 U0
練習對象	測試從站或模擬器；站號 1，9600 bps、8E1
練習資料	PDU 位址 0 的一個可讀寫 Holding Register

以下站號、速度與暫存器用於測試從站或模擬器。實作前，請用從站手冊確認可讀寫位址、資料型態及寫入後的用途。不要把練習值寫進設備的啟動、速度或保護設定。

圖片可點開查看原尺寸。先依序完成設定與單筆讀取，再進行寫入；實機通訊結果須在你的測試設備上確認。

閱讀順序：接線 → 模組設定 → 建立讀寫協定 → 看懂程式 → 讀取 → 寫入 → 讀回比對 → 排除錯誤。

01 先確認你手上的硬體

看模組正面型號：本篇是 QJ71C24N。CH1 是 RS-232，這次接 CH2 的 RS-422/485 端子。
核對功能版本與序號。本次依手冊範例使用功能版本 B、序號前五碼 11062 以上的模組。預定義協定的基本支援門檻與個別元素功能不同：SH-080850ENG-C 第 3-2～3-3 頁列出基本功能為 10122 以上，部分元素設定另要求 11062 以上。使用較早模組時，先確認實際封包元素與軟體版本是否相容。
準備從站寄存器表、雙絞屏蔽線，以及可離線操作的測試設備。先只接一個從站。
先斷電再配線，完成後檢查端子與終端電阻。上電後再進行參數與程式下載。

要抄下來的資料	你要確認什麼
從站站號	本篇用 1；一條總線不能有重複站號。
串列格式	兩端必須同為 9600、8 data bits、Even parity、1 stop bit。
通訊模式	Modbus RTU；不要選 ASCII、MC Protocol 或無協定通訊。
保持暫存器	是否支援 FC03、FC06；位址從 0 還是 1 開始。
數值型態	16-bit unsigned／signed、倍率、是否占用兩個暫存器。
模組起始 XY	本篇 0000H；若現場不同，U 與 X 裝置必須一起改。

先不要處理多站輪詢。第一站能穩定讀寫後，再逐站加入，才能分辨是程式問題還是配線問題。

02 RS485 兩線式要這樣接

QJ71C24N 的 CH2 有分開的送出與接收端子。接兩線式 RS-485 時，把同一訊號極性的送出與接收端接在一起，再接到從站。

QJ71C24N CH2	兩線式連接方式
SDA 與 RDA	短接成一組，接從站對應的正向資料端。
SDB 與 RDB	短接成另一組，接從站對應的負向資料端。
SG	依雙方手冊連接訊號參考端，勿把 SG 當成屏蔽線端子。
FG／屏蔽	依設備接地規範處理；不要任意把 SG 與 FG 短接。

不要只看 A／B 字母就接線。不同廠牌對 A／B 的命名可能相反，請對照資料正負極性或 D+／D− 定義。三菱官方 FAQ 的兩線式接法可用來核對本模組端子。

先完成 SDA－RDA、SDB－RDB 兩組短接。
採用總線串接，避免星狀分接與長支線。
只在總線兩端配置終端電阻。QJ71C24N 手冊列出 RS-422/485 用 110 Ω、1/2 W；另一端依設備手冊配置，先確認內建終端是否已開啟。
檢查短路、極性與屏蔽處理後才上電。若無回覆，先停下來核對接線，再檢查軟體。

接線可對照三菱官方兩線式 RS-485 說明，端子與電阻規格另見文末基本手冊。

03 建立正確的 CPU 工程

開啟 GX Works2，建立 QCPU 工程，CPU 選 Q06UDV。這裡的型號選項對應 Q06UDVCPU。教學採簡單工程、梯形圖，不使用標籤。

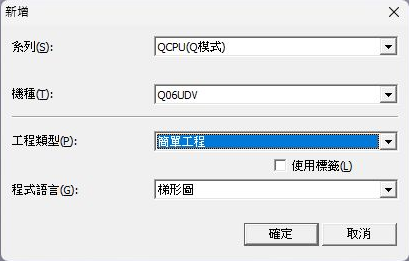

圖 1　新增工程：先選對 CPU，後續指令與參數檢查才有意義。

接著到 PLC 參數的 I/O 分配，加入 QJ71C24N。這次把起始 XY 設為 0000H，模組占用 32 點。

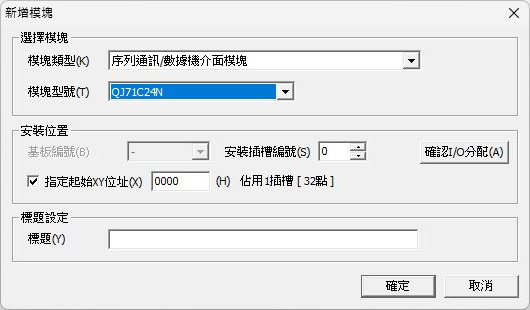

圖 2　I/O 分配：QJ71C24N、32 點、起始 XY 0000H。

完成後確認：型號沒有選成 QJ71C24N-R4；實際底板位置與工程一致。若起始 XY 是 0020H，後面的 U0 要改成 U2，X1D／X1E 要改成 X3D／X3E。

04 先把 CH2 的格式設一致

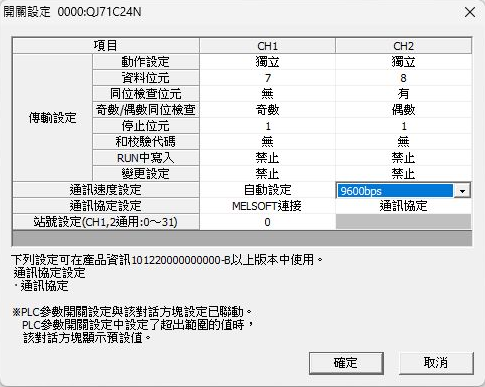

圖 3　CH2 通訊設定：預定義協定、9600 bps、8E1。

設定項目	本篇設定／操作理由
通訊協定	預定義協定；才能由 CPRTCL 呼叫封包定義。
傳輸速度	9600 bps；PLC 與從站必須一致。
資料位元／同位元／停止位元	8 bits／Even／1 bit，合稱 8E1。
操作方式	本例採獨立操作；依畫面確認其他選項。
設定值核對	本例 CH2 對應開關 3＝050EH、開關 4＝0009H。優先用設定畫面核對，不把數字照抄到不同模組。

參數修改不等於模組已套用。寫入 PLC 後，依工程軟體與模組手冊要求執行重置或重新上電，再確認模組就緒。預定義協定資料也要另外寫入通訊模組。

05 先分清楚三種位址

名稱	例子	你應該怎麼使用
PLC 裝置	D300、M20	PLC 內部資料與狀態；不是從站寄存器。
Modbus 參考編號	40001	常用來表示第一個 Holding Register；依從站手冊判讀。
封包 PDU 位址	0000H	封包實際傳送的 16-bit 位址；傳統 40001 對應 0。

這次把 D152 設為 0，意思是向從站送出 PDU 位址 0000H。不是讀 PLC 的 D0，也不是把 40001 放進封包。若從站手冊已直接列出 0-based 位址，照用即可，不要再減 1。

功能碼	用途	本篇怎麼用
03H	讀 Holding Registers	協定 1：讀一個 word。
04H	讀 Input Registers	唯讀輸入暫存器，不能用 FC06 寫入。
06H	寫單一 Holding Register	協定 2：寫一個 word，正常回覆會回送位址與值。
10H（十進位 16）	寫多個 Holding Registers	延伸練習；需另建封包與資料長度。

一個 Modbus register 是 16 bits。值 1234（十進位）等於 04D2H，線上資料順序為 04 D2。CRC 則是低位元組先送，別把這兩種順序混在一起。

06 開啟預定義協定工具

先建立封包，再讓梯形圖呼叫它。CPRTCL 不會只憑功能碼就自動知道站號、位址與接收位置；這些資料由協定定義決定。

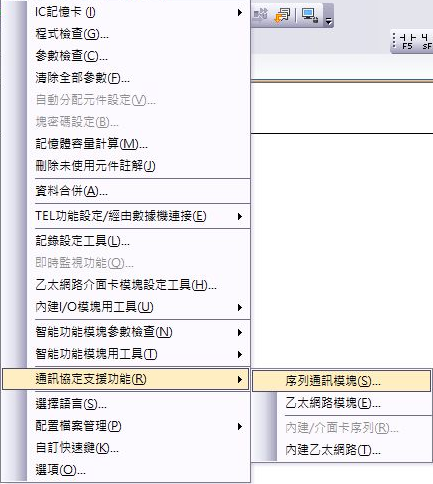

圖 4　GX Works2：工具 → 通訊協定支援功能 → 序列通訊模塊。

從工具選單開啟序列通訊模塊的協定工具。
新增協定，從預定義協定程式庫選擇 MODBUS。程式庫畫面中的廠牌名稱可能是 Schneider Electric，這是庫項目名稱。
先加入 03 Read Holding Registers，編號設為 1；再加入 06 Write Single Register，編號設為 2。

不要把協定編號和 Modbus 功能碼混用。本篇 D102＝1 表示呼叫「協定 1」，其中的固定功能碼才是 03H。

07 先建立讀取協定 1

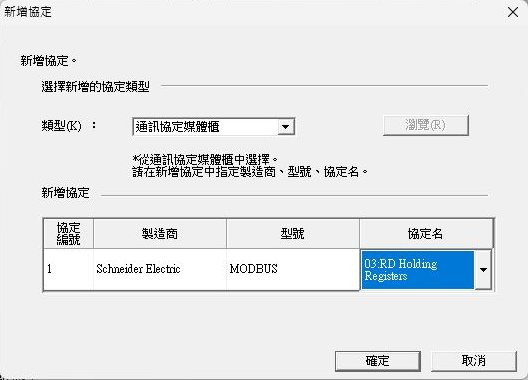

圖 5　選取 MODBUS 的 03 Read Holding Registers 作為讀取範本。

範本提供封包結構，但變數裝置仍要由你設定。打開送信封包，依下表指定 PLC 裝置。

送出欄位	裝置／長度	本次內容
站號	D200／1 byte／不交換	1
功能碼	固定 03H	由範本提供
起始位址	D201／2 bytes／交換	0
讀取數量	D202／2 bytes／交換	1 word
CRC	保留範本 CRC 設定	由工具計算，勿再手動附加

兩個 bytes 的位址與數量要依範本設定交換順序，讓 PLC word 的值以 Modbus 高位元組在前的方式送出。1 byte 的站號不交換。

08 核對送信封包的每一格

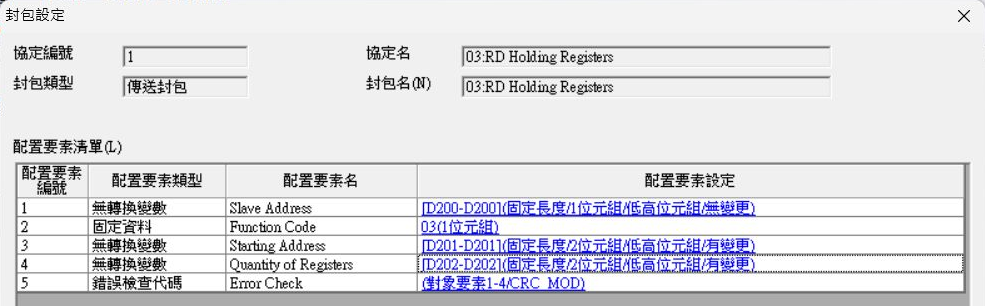

圖 6　讀取送信封包：D200、固定 03H、D201、D202 與 CRC。

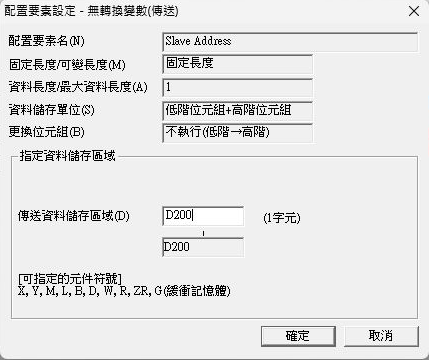

圖 7　站號變數設定：D200、1 byte、不交換。

執行條件：梯形圖接受 M10 的上升緣後，先把操作參數複製到 D200～D202，再呼叫協定。操作中不要直接修改這些送信裝置。

完成設定後，逐格確認裝置、長度及交換選項。讀取 1 個 word 的請求內容，在 CRC 前應是 01 03 00 00 00 01。若看到 01 00 作為數量，先查兩個 bytes 的順序。

09 把正常讀取結果放回 PLC

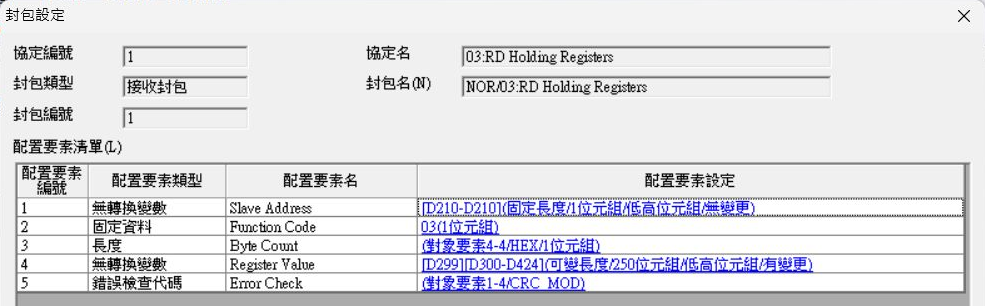

圖 8　FC03 正常回覆：站號 D210、功能碼 03H、長度 D299、資料 D300 起。

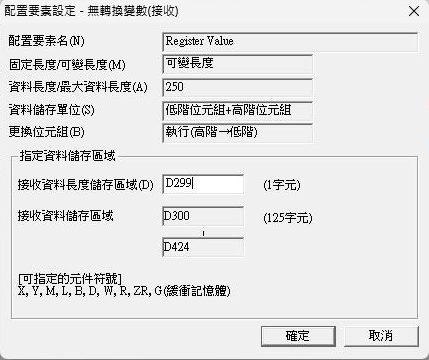

圖 9　資料區設定：長度存 D299，接收資料配置 D300～D424。

D299 的單位是 byte，不是 word。這次只讀 1 word，所以正常回覆必須是 D299＝2。資料區最大 250 bytes，會占用 125 words，因此先保留 D300～D424，避免覆蓋其他程式。

將接收資料設為適當的位元組交換，才能把 04 D2 解讀成 D300＝1234。讀取正常回覆必須列為接收封包 1，後面的程式才會用 D110＝1 判定。

10 從站回覆錯誤也要接得住

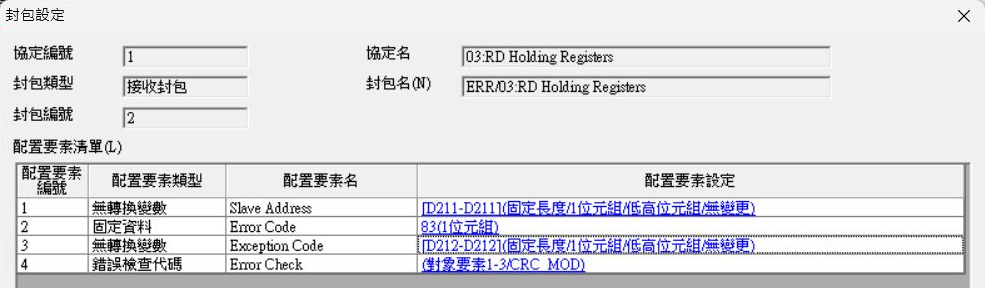

圖 10　FC03 例外回覆：站號 D211、固定 83H、例外碼 D212。

把這個範本列為接收封包 2。FC03 的例外功能碼是 83H；正常功能碼加上 80H，就表示從站拒絕這次要求。

觀察值	代表什麼	下一步
M101＝ON	CPRTCL 指令通訊異常	保存 D100，查指令錯誤碼。
M101＝OFF、D110＝1	匹配正常接收封包	繼續檢查站號、長度或回送值。
M101＝OFF、D110＝2	匹配例外接收封包	讀 D212（寫入則讀 D234），處理 Modbus 例外。

記住：CPRTCL 成功收到一個符合格式的例外封包，指令本身可能正常完成。因此不能只看 M101＝OFF 就把資料當作成功。

你要確認的結果：正常讀取走封包 1；讀取不合法位址時，若從站送出例外回覆，應走封包 2，保留上次有效資料。

11 先給通訊一個明確的等待上限

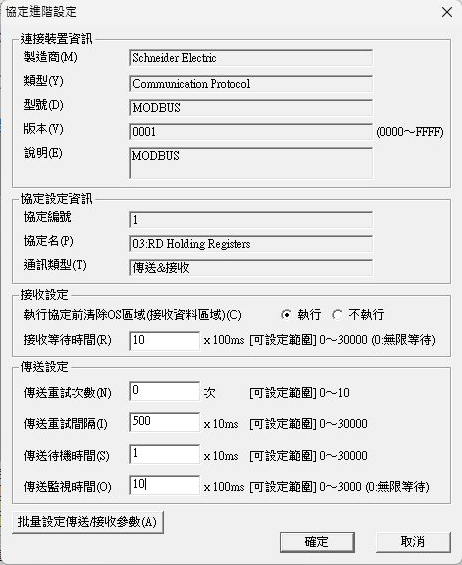

圖 11　協定詳細設定：接收監視 1 秒、送信等待 10 ms、重試 0 次。

本例接收等待 10 × 100 ms＝1 秒；送信監視同樣為 1 秒。送信等待 1 × 10 ms＝10 ms，重試次數先設 0，讓第一次失敗容易觀察。圖中的重試間隔在重試為 0 時不會產生重試。

9600、8E1 每字元共 11 bits；3.5 字元約 4.01 ms。本例的 10 ms 是教學設定，還要配合從站的處理時間。讀寫兩個協定都設定相同等待與監視條件。

每次執行前清除 OS 接收區可減少上次殘留資料干擾，但仍要用站號、功能碼、資料長度與回送內容判斷回覆。

12 建立寫入協定 2

圖 12　選取 06 Write Single Register，作為協定 2 的寫入範本。

選取程式庫項目後，打開送信封包與兩個接收封包，依下表填入裝置。站號與例外碼為 1 byte、不交換；位址與數值為 2 bytes、交換。

封包／欄位	裝置	長度與處理
TX：站號／位址／寫入值	D220／D221／D222	站號 1 byte；位址與值各 2 bytes、交換。
RX1：站號／位址／值	D230／D231／D232	正常功能碼 06H；2-byte 欄位交換。
RX2：站號／例外碼	D233／D234	例外功能碼 86H；各 1 byte。
CRC／監視時間	沿用範本／同圖 11	CRC 交由協定工具處理；重試先用 0 次。

正常回覆會回送請求的站號、位址與寫入值。三者都一致，才判定這次寫入回覆有效。接著還要再用 FC03 讀回，確認從站儲存的值。

13 兩種下載缺一個都不會通

儲存 GX Works2 的 PLC 工程與協定工具的協定資料。
確認協定 1 為 FC03、協定 2 為 FC06；兩者都具有正常與例外接收封包，順序分別是 1、2。
在協定工具執行檢查，修正未指定裝置、封包長度與範圍重疊等問題。
將協定資料寫入正確的 QJ71C24N；先確認連線目標與模組起始 I/O。
另外將 PLC 參數與 MAIN 程式寫入 CPU。依工具提示執行必要的重置／重新上電。
確認模組無錯誤且預定義協定已就緒，再進行第一次手動讀取。

PLC 程式檢查通過，只能證明這份梯形圖符合檢查規則。它不能證明協定已寫進模組，也不能證明從站支援你選的位址。

若看到這種情況	先查這裡
X1E 不成立	模組就緒、I/O 分配、模組錯誤與實際安裝。
X1E 成立但 X1D 不成立	預定義協定模式、協定資料與模組狀態。
只有 CPU 程式，沒有封包資料	回協定工具確認寫入對象與寫入結果。

完成 CPU 與通訊模組的兩種下載後，再逐項確認就緒訊號，最後觸發交易。

14 用 GP.CPRTCL 呼叫協定

GP.CPRTCL U0 K2 K1 D100 M100

運算元	本例意思
U0	模組起始 XY 0000H。起始 XY÷16 得到 U 編號；0020H 對應 U2。
K2	使用 CH2。
K1	這次執行 1 個協定，不是功能碼 1。
D100	控制資料的起點；呼叫前把協定編號放入 D102。
M100	完成訊號；M101 為緊接的異常完成訊號。兩者是短暫完成訊號。

GP.CPRTCL 是脈衝執行型。M20 從 OFF 變 ON 時啟動一次；等待期間保持 ON，不會每掃描重新送一筆。不要直接換成連續執行型 G.CPRTCL。

M100 在完成時僅維持一個掃描週期範圍。你在監看畫面可能看不到它閃過，所以本例把結果保存到 D120、D121，並以 M150～M153 鎖存。

同一通道還在執行時，新的 CPRTCL 要求不會成為排隊交易。本例用 M20 擋住新的操作。也不要在同一通道混用 OUTPUT／INPUT／ONDEMAND。

15 控制區與操作區先保留好

裝置	用途／讀法
D100	CPRTCL 完成狀態：0 為正常，非 0 依手冊查錯誤碼。
D101	已執行協定數；參數錯誤可能為 0。
D102～D109	最多 8 個協定編號；本例只使用 D102＝1 或 2。
D110～D117	各協定匹配的接收封包編號；本例觀察 D110。0 不是正常封包 1。
D120／D121	完成時保存 D100／D110，方便事後查看。
D122	保存 Modbus 例外碼；只在 M152 有效時解讀。
D150	待執行模式：1＝讀取、2＝寫入。
D151／D152	待執行站號／PDU 位址。本例 1／0。
D154	待寫入數值；本例 1234。
D500	上次有效讀取值；失敗時不更新。

D150、D151、D152、D154 是操作區。程式接受本次要求後才把它們複製到送信區，因此下一筆準備值不會改動正在送出的資料。

D152 是 16-bit 位址欄位，封包可表示 0～65535。顯示為有號十進位時可能看到負數；檢查位址請切換十六進位或無號顯示，並以從站合法範圍為準。

16 接收資料與狀態旗標

裝置	用途
D200～D202	讀取送信：站號、位址、數量。
D210／D211／D212	讀取正常站號／例外站號／例外碼。
D220～D222	寫入送信：站號、位址、值。
D230～D232	寫入正常回覆：站號、位址、值。
D233／D234	寫入例外：站號、例外碼。
D299／D300～D424	收到的 byte 數／資料區。
M10／M30	操作要求／接受要求的一掃描脈衝。
M20	本程式的交易忙碌旗標。
M40／M41	本掃描的讀取正常／寫入正常條件。
M42／M43	本掃描的讀取例外／寫入例外條件。
M150／M151	有效正常回覆／CPRTCL 通訊異常。
M152／M153	Modbus 例外／回覆未通過檢查。

M150 代表本次讀取或寫入回覆有效。只有讀取成功才更新 D500；寫入成功不會自動更新 D500。要看 D102，才知道最後一次執行的是讀取還是寫入。

X1D 是預定義協定就緒、X1E 是模組就緒。不要拿 CH2 的發送中訊號 X9 當整筆交易忙碌：送完後仍然可能正在等回覆。

17 初始化先讓狀態有明確起點

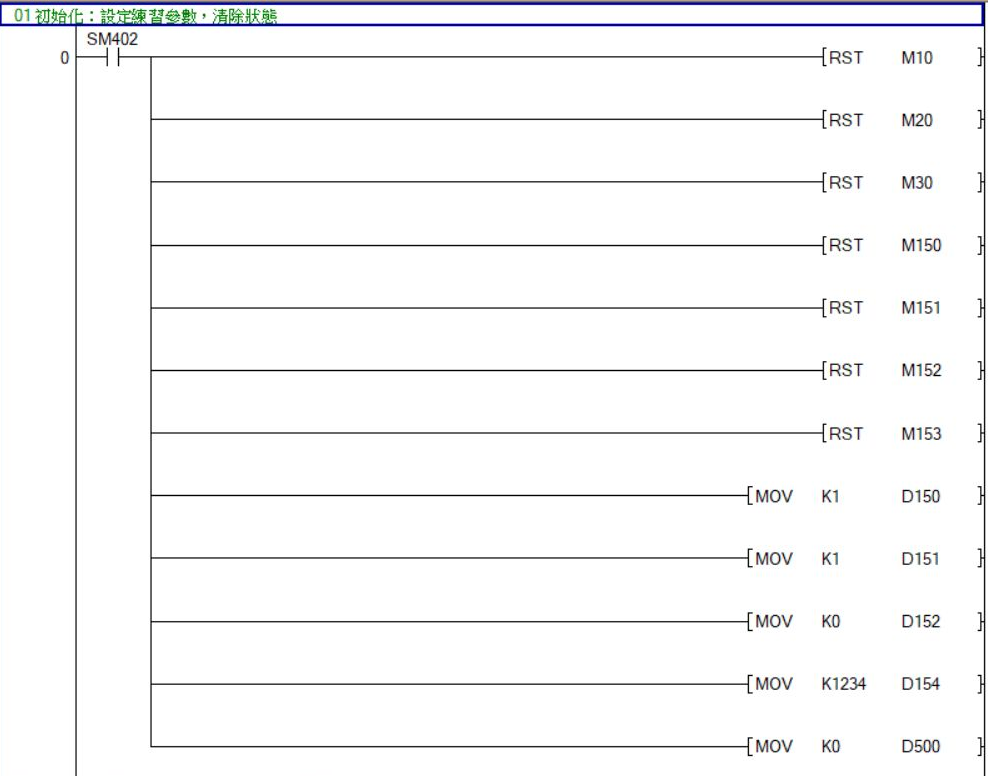

圖 13　初始化：SM402 清除操作狀態，設定第一筆練習參數。

執行條件：CPU 開始執行時的初始脈衝 SM402。RST 清除 M10、M20、M30 與結果旗標；MOV 設定讀取模式、站號 1、位址 0、寫入值 1234。

D500 先清為 0。此時 M150 尚未成立，所以這個 0 只是初值，不是從站已回覆的數值。CPU 重新開始執行後，請重新讀取，才能使用有效資料。

18 只接受一次操作並鎖定參數

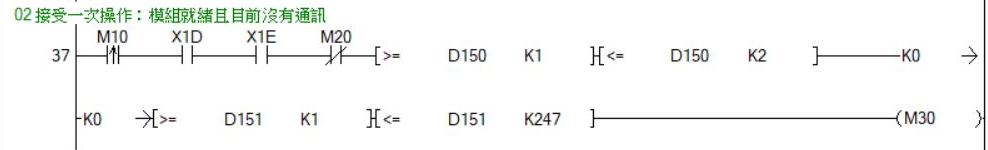

圖 14　要求接受條件：M10 上升緣、模組就緒、非忙碌，以及模式與站號合法。

LDP M10 只取 OFF→ON。X1D、X1E 必須成立，M20 必須為 OFF；模式限定 1～2，站號限定 1～247。符合條件才使 M30 成立一掃描。

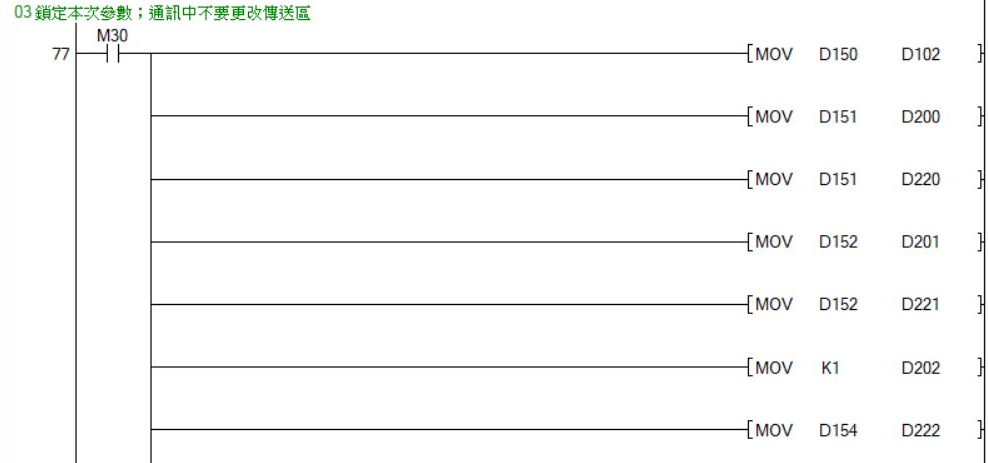

圖 15　接受後複製模式、站號、位址、數量與寫入值。

MOV D150 D102 決定呼叫讀取或寫入協定。D202 固定設 1，表示讀一個 word。忙碌期間按下的要求不會排隊；下一次操作前，先把 M10 切回 OFF，再切 ON。

19 清除舊回覆再啟動一次交易

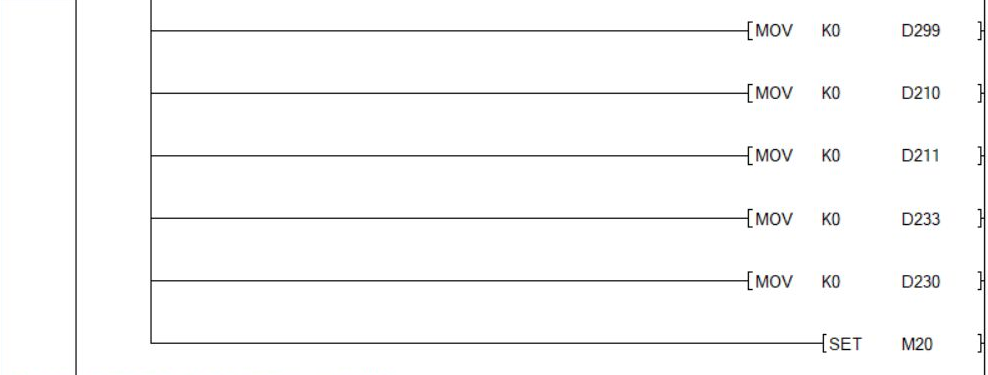

圖 16　清除接收判斷欄位後 SET M20，開始這次交易。

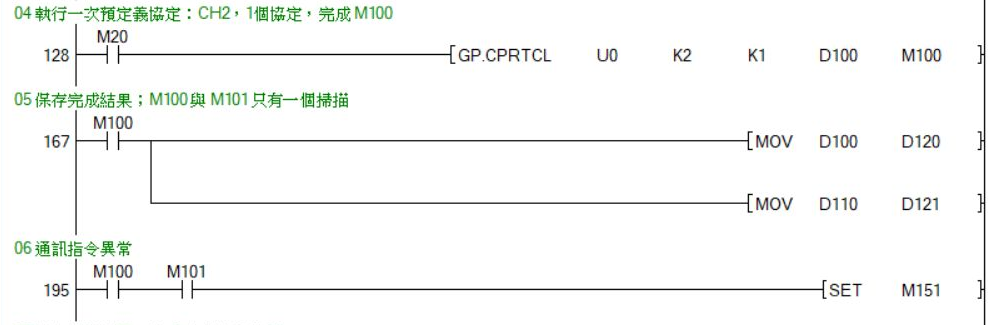

圖 17　GP.CPRTCL 執行，完成後保存狀態並判斷指令異常。

接受新要求時，先 RST M150～M153，再清除接收 byte 數與站號。如此可以避免把上次殘留回覆誤當成這次結果。

M20 上升啟動 GP.CPRTCL。M100 完成時，把 D100 存入 D120、D110 存入 D121；若 M101 同時成立，SET M151。看 D120 時要切十六進位，才能方便對照三菱錯誤碼。

20 正常回覆還要比對內容

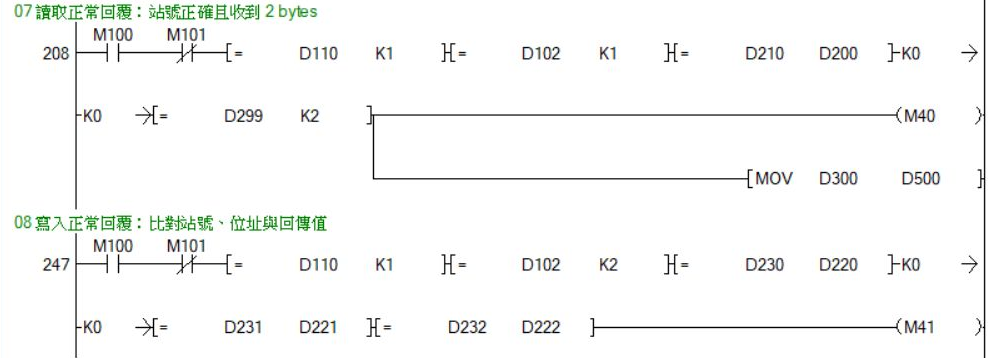

圖 18　讀取分支 M40 與寫入分支 M41：各自檢查收到的內容。

分支	全部符合才算有效
讀取	M100 成立、M101 未成立、D110＝1、D102＝1、D210＝D200、D299＝2。
寫入	M100 成立、M101 未成立、D110＝1、D102＝2、D230＝D220、D231＝D221、D232＝D222。

讀取條件成立才 MOV D300 D500。長度不對、站號不對或收到例外封包，都不更新 D500。

寫入除了站號，還要比對回送位址與數值。FC06 回送一致表示寫入命令得到正常回覆；要確認設備目前儲存值，再做一次 FC03 讀取。

M40、M41 使用 OUT，只反映當次掃描的條件；後面會合併成鎖存的 M150，讓監看畫面看得見。

21 把通訊錯誤與例外碼分開處理

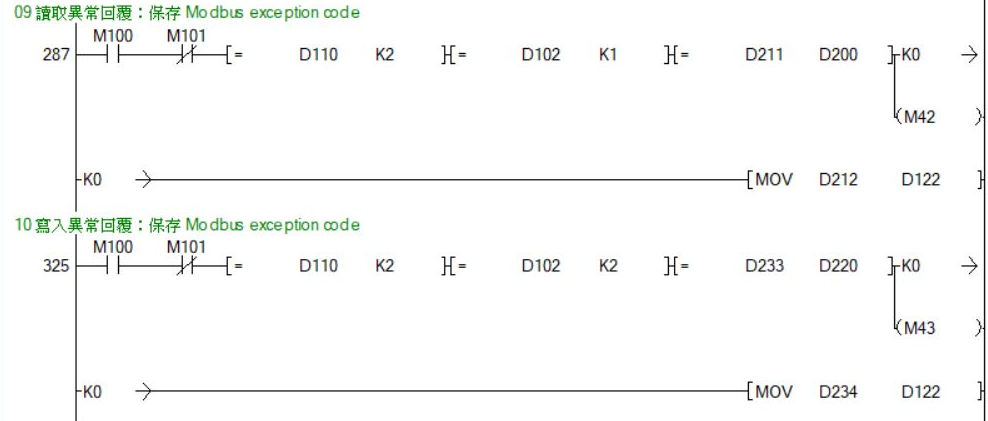

圖 19　例外回覆：讀取保存 D212，寫入保存 D234，統一放到 D122。

執行條件：M100 完成、M101 未成立、D110＝2，再依 D102 判斷是讀取還是寫入，並核對例外回覆的站號。

D122 例外碼	先怎麼處理
01H：Illegal Function	確認設備是否支援 FC03／FC06，以及該介面的模式。
02H：Illegal Data Address	確認位址基準、合法範圍與這個暫存器能否寫入。
03H：Illegal Data Value	確認數量、值的範圍與設備允許的設定。
04H：Server Device Failure	查從站故障與設備診斷；不要連續重送掩蓋問題。

例外回覆是設備明確告訴你「這筆要求不能處理」。先修正要求，再重新觸發；增加等待時間通常不能解決不合法位址。

22 集中保存結果再解除忙碌

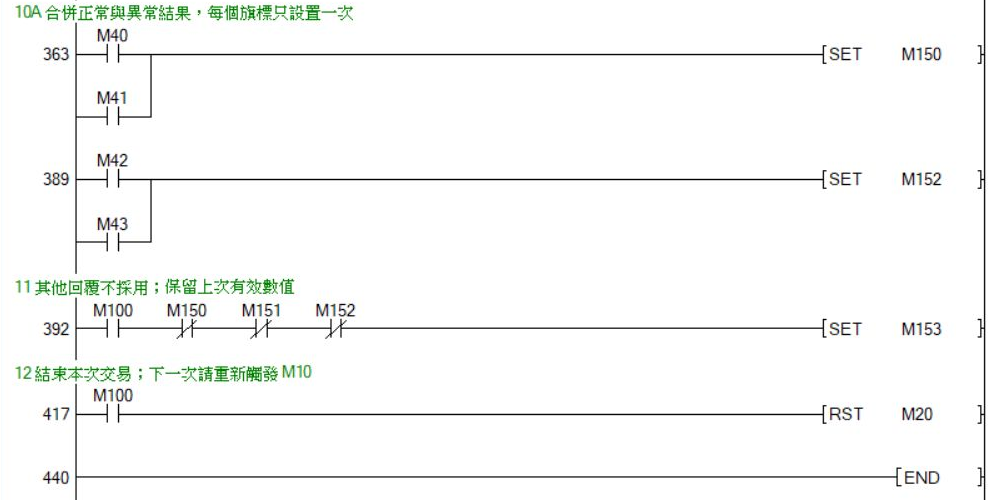

圖 20　集中設置結果旗標，最後由完成訊號清除 M20。

M40 或 M41 成立，就 SET M150；M42 或 M43 成立，就 SET M152。將每個結果旗標集中在一處設置，便於查找，也避免分支重複線圈檢查問題。

完成時如果 M150、M151、M152 都未成立，就 SET M153，表示回覆沒有通過本程式的檢查。最後才 RST M20，允許下一次操作。

不要在等待回覆期間任意強制 RST M20 後重送。若模組故障使交易無法正常結束，先處理模組與通道狀態，再按手冊的取消／接收區清除程序復歸。

23 第一次讀取照這個順序操作

在測試從站確認站號 1、9600／8E1，以及 PDU 位址 0 可供 FC03 讀取。先把該值設為你知道的數字，例如 100。
監看 X1D、X1E：兩者成立；M20 為 OFF。
寫入操作區：D150＝1、D151＝1、D152＝0。
讓 M10 先 OFF 再 ON，一次只送一筆；隨後將 M10 切回 OFF。
等待 M20 回到 OFF，再查看結果。若 M150 成立且 D102＝1，確認 D299＝2、D500＝100。
若失敗，先記錄 M151／M152／M153、D120、D121、D122，再查原因。

監看值	這次讀取的預期
D102／D121	1／1：協定 1，正常接收封包 1。
M150／M151／M152／M153	ON／OFF／OFF／OFF。
D299／D500	2 bytes／與測試從站相同的數值。
M20	完成後 OFF。

若 M150 沒成立，就不要把 D500 當成本次資料。它可能仍是上次成功值，或是剛啟動的初值。

24 寫入 1234 再讀回來確認

確認 PDU 位址 0 是測試用、可寫入，且 1234 在設備允許範圍。
等待 M20＝OFF。設定 D150＝2、D151＝1、D152＝0、D154＝1234。
M10 OFF→ON，再切回 OFF。等待完成。
確認 M150＝ON、D102＝2、D121＝1；D230＝1、D231＝0、D232＝1234。
把 D150 改成 1，其餘站號與位址保持相同，再觸發一次 M10。
確認這次 D102＝1、M150＝ON，而且 D500＝1234。寫入與讀回一致，才完成本次練習。

寫入與讀取是兩次交易。不要在上一筆尚未完成時切換協定並重送。若要加入自動流程，應使用「寫入完成且內容有效 → 發出讀取 → 讀取有效 → 比對」的狀態順序。

結果	你該如何判斷
寫入正常，讀回不同	檢查設備是否限制值、倍率不同、位址不同或被其他主站／控制邏輯改寫。
寫入例外 02H	先查是否可寫，以及寄存器位址是否錯一格。
D500 仍是舊值	先查最後一次是否為讀取成功，不要只看數字。

25 沒回覆時按順序縮小範圍

現象	先查什麼	怎麼修正
M10 已按，M20 沒動	就緒訊號、M10 上升緣、模式、站號	先 OFF 再 ON；確認 X1D／X1E、D150＝1或2、D151＝1～247。
M151 成立	D120 的十六進位錯誤碼	先依 CPRTCL 手冊分類，再查超時、參數或模組問題。
完全收不到回覆	站號、速度、8E1、RTU、接線極性	一次只改一項；先讓一個從站正常。
偶爾正常、偶爾超時	終端、屏蔽、支線、重複站號、第二個主站	修正總線與干擾來源，再調整必要等待。
M152 成立	D122 Modbus 例外碼	依例外修正功能、位址或值。
M153 成立	D121、回覆站號、D299、寫入回送值	對照封包定義與接收裝置，確認正常封包順序。

不要一遇到超時就增加重試。先留下錯誤碼與操作條件，確定單筆交易正確，再評估設備允許的重試次數與間隔。

若 M20 長時間不解除，先看模組是否仍就緒。接收監視時間無法替代模組故障復歸；也不能靠把忙碌位清掉就假定通道空閒。

26 數字不對先查單位與順序

看到的情況	教你怎麼查
1234 變成其他大數	1234＝04D2H。先比對線上 bytes 04 D2 與 PLC word 04D2H，檢查交換設定。
65535 顯示 -1	同一個 FFFFH，無號解讀為 65535、有號為 -1；不一定是通訊錯誤。
1234 應該是 123.4	確認設備倍率，例如原始值÷10。通訊先保留原始值，再做工程單位轉換。
32-bit 數值完全不對	確認占用兩個 registers、word 高低順序、各 word 內 byte 順序，以及整數或 IEEE 754 浮點型態。
多讀幾個值後 M153	本程式只接受 D299＝2。擴充時需同步修改數量、接收容量、資料驗證與搬移範圍。

若改成 FC10（10H，十進位 16），封包還包含暫存器數量、byte count 與資料。正常回覆主要回送起始位址和數量，不是把整段寫入值回送，因此不能直接套用 FC06 的比對程式。

RTU 的 CRC 由協定工具範本計算。本例不另外寫 CRC 梯形圖；若使用通訊分析器，請把整個封包與 CRC 一起核對。

27 你要能完成的四個練習

練習	做法	合格結果
A：單筆讀取	從站設 100；執行協定 1。	D500＝100，正常旗標成立，忙碌解除。
B：寫入與讀回	寫入 1234，再執行協定 1。	FC06 回送三欄一致，FC03 讀回 1234。
C：例外判斷	在測試環境使用明確不合法位址。	若設備回覆例外，M152 成立且保存例外碼；D500 不更新。
D：等待失敗	停用測試從站，再發出讀取。	監視時間到後取得通訊異常；保存錯誤結果，不把舊值當新資料。

每次記錄：站號、PDU 位址、功能碼、串列格式、D120、D121、D122、D500。完成 A、B 再做 C、D，才容易分辨設定錯誤與刻意製造的失敗。

自我檢查：你應該能說明為何 D299 要等於 2、為何 M101＝OFF 不等於 Modbus 成功，以及為何寫入成功還需要再讀回。

答案：一個 word 是 2 bytes；例外封包仍可能被 CPRTCL 正常接收；FC06 正常回送表示命令回覆有效，重新讀取才能確認目標暫存器目前的值。

28 下載前執行程式檢查

圖 21　實際 GX Works2 離線程式檢查結果：程式檢查已完成，無錯誤。

在 GX Works2 執行程式檢查，確認 CPU 型號、GP.CPRTCL 運算元、裝置範圍與各段接點沒有錯誤。上圖是提供的手冊所附之離線檢查結果，並非本次另行執行 GX Works2 的測試。

離線檢查通過後，仍須完成協定資料寫入、實機下載、RS-485 通訊與從站數值比對。本文未執行實機通訊測試，請依前述四個練習逐項驗證。

實際程式圖片保留接點、指令與裝置位址。截圖中的步號可能因顯示段落而不同；操作與判斷應以指令、裝置及各段說明對照。

29 需要查細節時直接查這幾份

1．三菱 SH-080850ENG-C：GX Configurator-SC Version 2 Operating Manual (Pre-defined Protocol Support Function)。CPRTCL 請查第 13-18～13-23 頁；可變接收長度請查第 9-12 頁。

開啟三菱預定義協定操作手冊

2．三菱 SH-080006-W：Q Corresponding Serial Communication Module User’s Manual (Basic)。I/O 訊號第 3-20～3-21 頁；接線第 4-9～4-10 頁；開關設定第 4-14～4-17 頁。

開啟三菱序列通訊模組基本手冊

3．三菱官方 FAQ 22986：QJ71C24N 的 RS-485 兩線式接線。

開啟三菱兩線式接線 FAQ

4．Modbus Organization：Modbus over Serial Line Specification and Implementation Guide，RTU 字元間隔見 2.5.1.1；功能碼與例外回覆請對照 Application Protocol。

開啟 Modbus RTU 串列規範

開啟 Modbus 官方規範下載頁

5．GX Works2 操作手冊 SH-080921ENG：預定義協定支援功能的操作。工程軟體安裝目錄附有該手冊，可與實際版本畫面對照。

查表時，先分清楚手冊印刷頁碼與 PDF 檔案頁數。本教材引用的是印刷章節頁碼；設備端位址與數據型態仍以你的從站手冊為準。

文章與圖片依提供的《Q系列 RS485 Modbus RTU 指令教學手冊》整理。

搭配使用的工具與教學

使用 PLC 工具箱 →
